LM324簡介:
LM324系列器件為價格便宜的帶有真差動輸入的四運算放大器。與單電源應用場合的標準運算放大器相比,它們有一些顯著優點。該四放大器可以工作在低到3。0伏或者高到32伏的電源下,靜態電流為MC1741的靜態電流的五分之一。共模輸入范圍包括負電源,因而消除了在許多應用場合中采用外部偏置元件的必要性。
LM324的特點:
1.短跑保護輸出
2.真差動輸入級
3.可單電源工作:3V-32V
4.低偏置電流:最大100nA
5.每封裝含四個運算放大器。
6.具有內部補償?shù)墓δ堋?/span>
7.共模范圍擴展到負電源
8.行業標準的引腳排列
9.輸入端具有靜電保護功能

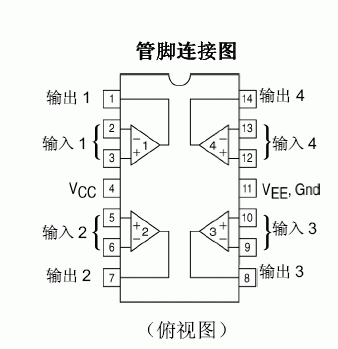

一、lm324引腳圖

通用型低功耗集成四運放LM324。
LM324內含4個獨立的高增益、頻率補償?shù)倪\(yùn)算放大器,既可接單電源使用 (3~30 V),也可接雙電源使用(±1.5~±15 V),驅動功耗低,可與TTL邏輯電路相容。

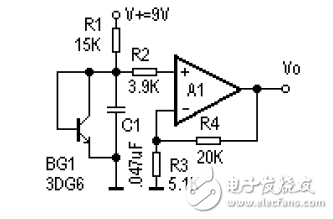

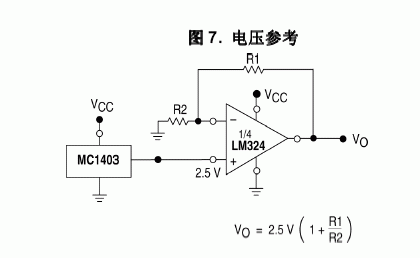

二、LM324應用電路圖
?

LM324系列運算放大器是價格便宜的帶差動輸入功能的四運算放大器??晒ぷ髟趩坞娫聪拢妷悍秶?.0V-32V或+16V.

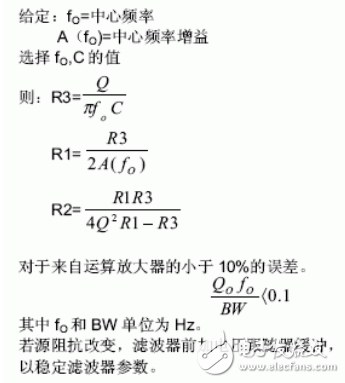

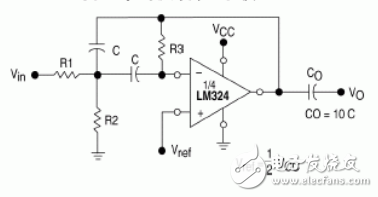

1、多路反饋帶通濾波器電路圖


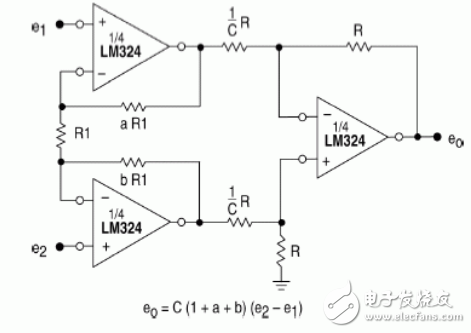

2、LM324高阻抗差動放大器電路圖

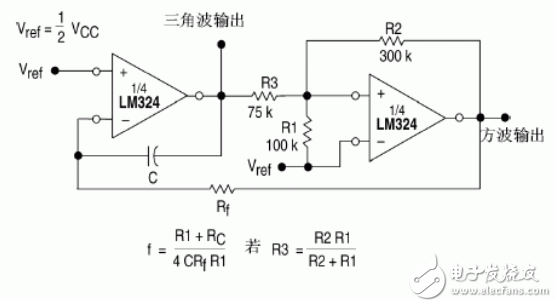

3、LM324函數發生器電路圖
4、LM324雙四級濾波器

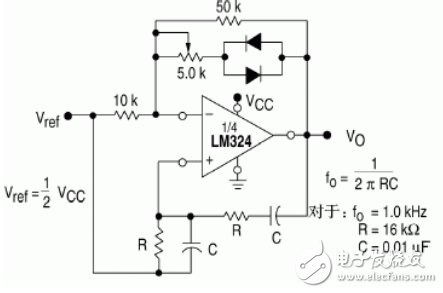

5、LM324維思電橋振蕩器電路圖

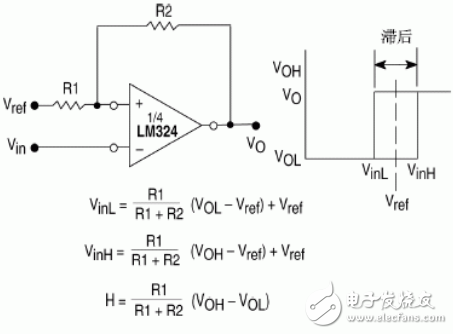

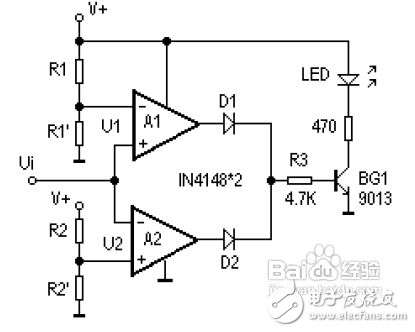

6、LM324滯后比較器電路圖

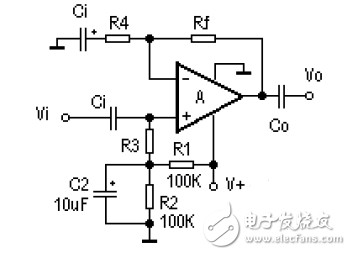

7、反相交流放大器
8、交流信號三分配放大器

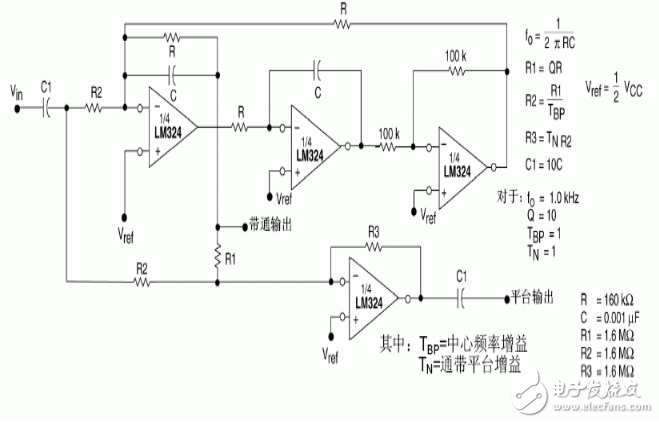

9、有源帶通濾波器

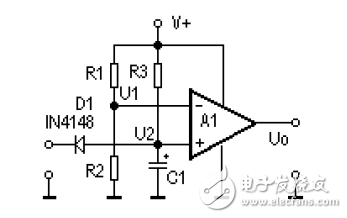

10、單穩態觸發器
