三極管的三種組態放大電路放大倍數的計算方法，三種基本組態，分別是共射放大電路，共基放大電路和共集放大電路。

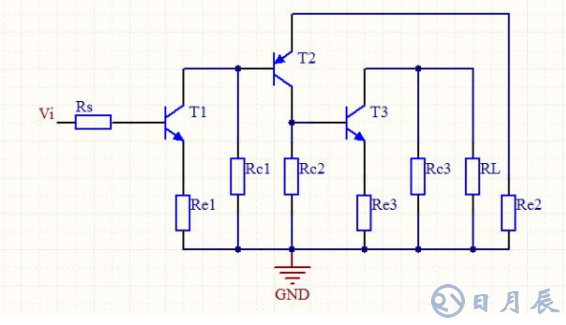

這個三個放大倍數的公式背下來倒不是很難，難點是怎么去運用，這次我找了一個三級放大電路，交流電路如圖所示。

其實也是趕巧了，這三級放大電路全是共射放大電路，判斷是不是共射放大電路一個很好的方法就是看電流從哪里進哪里出，如果電流從基極進集電極出，那么這個就是共射放大電路，顯然上面三級都滿足。對于這種級聯的電路，總電壓放大倍數等于各級放大倍數的乘積，先來看看第一級。

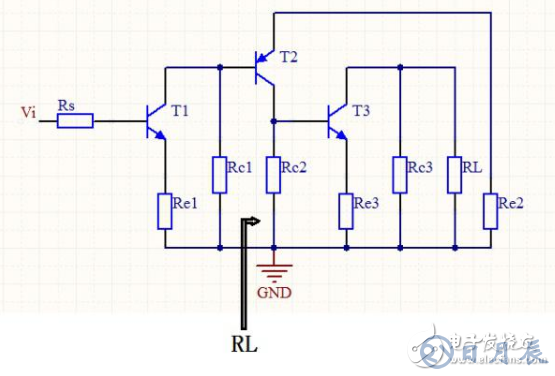

β一般在電路中都會給出，R b b'要么忽略不計，要么直接給出，Rb'e需要根據靜態工作點求出，上一篇文章給出了求這個參數的方法，這和直流通路有關，Re就是連接發射極的電阻，這里難求的只有R L'，在上一篇文章中我們說到R L'表示電阻R c和R L并聯后的阻值，R c就是下圖的R c 1，R L就相當于從第二級放大電路看進去的等效電阻。

這里的R L實際上等于R b b'2+R b' e 2+(1+β2)R e 2，這樣就可以寫出來第一級放大電路的放大倍數。

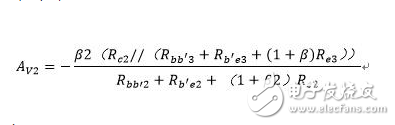

求完第一級第二級就相對來說簡單了很多，和第一級一樣，如果直接帶公式，這里難求的就是R L'，R c就是上圖中的R c 2，R L代表的就是第三級的輸入電阻，求出來是R b b'3+R b' e 3+(1+β3)R e 3，然后代入到公式中求列出了第二級放大電路的公式。
